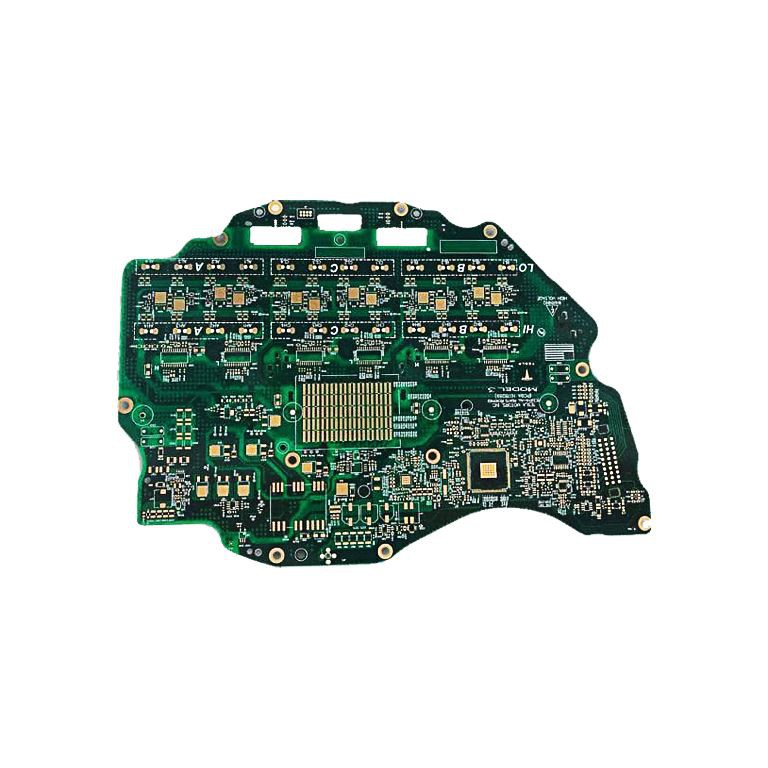

बहुपरत एचडीआई पीसीबी बोर्ड

वास्तु की बारीकी

6 अलग-अलग प्रकार के एचडीआई बोर्ड हैं, सतह से सतह विअस, दफन और विअस, वायस के साथ दो या अधिक एचडीआई परतें, विद्युत कनेक्शन के बिना निष्क्रिय सब्सट्रेट, परत जोड़े का उपयोग कर कोरलेस संरचनाएं कोरलेस संरचनाओं का एक विकल्प परत जोड़े का उपयोग करता है।

पीसीबी विशिष्टता:

परत गणना: 8

सामग्री: FR4, 1.6mm, TG 180, 1 OZ सभी परत के लिए

सोल्डर मास्क: हरा

सिल्क स्क्रीन: सफेद

न्यूनतम कील: 3mil

न्यूनतम स्थान: 3mil

न्यूनतम छेद: 0.1mm

सतह समाप्त: ENIG

पैनल का आकार: 390 * 368 मिमी

विशेषताएं: उच्च घनत्व इंटरकनेक्ट पीसीबी, पैड के माध्यम से, उच्च टीजी

एचडीआई स्टैकअप

एचडीआई उच्च घनत्व इंटरकनेक्ट है, जो कॉम्पैक्ट सर्किट बोर्ड बनाने के लिए दफन, अंधा और माइक्रोविया और एचडीआई की किसी भी परत के उपयोग को संदर्भित करता है। एक ही बोर्ड की कार्यक्षमता को एक छोटी सी जगह में पैक करने के स्पष्ट लाभ के अलावा, एचडीआई के कई फायदे हैं:

कम परतें

सिग्नल बूस्ट

कम बिजली की खपत

बेहतर विद्युत प्रदर्शन

ये लाभ पूरे बोर्ड में सिग्नल पथ को कम करते हैं, सिग्नल अखंडता और विद्युत प्रदर्शन में सुधार करते हैं।

एचडीआई विशेषताएं:

माइक्रोविया छेद के माध्यम से बहुत छोटे होते हैं (आमतौर पर लेजर ड्रिल किए गए)

ब्लाइंड विअस बाहरी परत को कम से कम एक आंतरिक परत से जोड़ते हैं बिना पूरे बोर्ड में घुसे।

दफन विअस बोर्ड की बाहरी परतों से बिना किसी संबंध के एक या अधिक आंतरिक परतों को एक साथ जोड़ते हैं।

कोई भी परत एचडीआई एक पीसीबी में कई परतों को जोड़ने के लिए ढेर तांबे से भरे वायस के उपयोग को संदर्भित करता है।

बेटन प्रौद्योगिकी के बारे में

चीनी उच्च तकनीक निर्माता, बेटन इलेक्ट्रॉनिक्स दुनिया के सर्किट बोर्ड निर्माण केंद्र के भौगोलिक लाभ के साथ, हांगकांग बंदरगाह के करीब, और सर्किट बोर्ड निर्माण में 18 से अधिक वर्षों के अनुभव के साथ एक तकनीकी इंजीनियरिंग टीम के साथ शेन्ज़ेन, चीन में स्थित है। हम चीनी बाजार का उपयोग करने में सक्षम हैं। दुनिया भर में मुद्रित सर्किट बोर्ड ग्राहकों को विश्व स्तरीय सर्किट बोर्ड और सेवा प्रदान करने की कीमत।
