दुनिया के प्रमुख क्षेत्रों में विभिन्न प्रकार के पीसीबी आउटपुट मूल्य के अनुपात और विकास की प्रवृत्ति

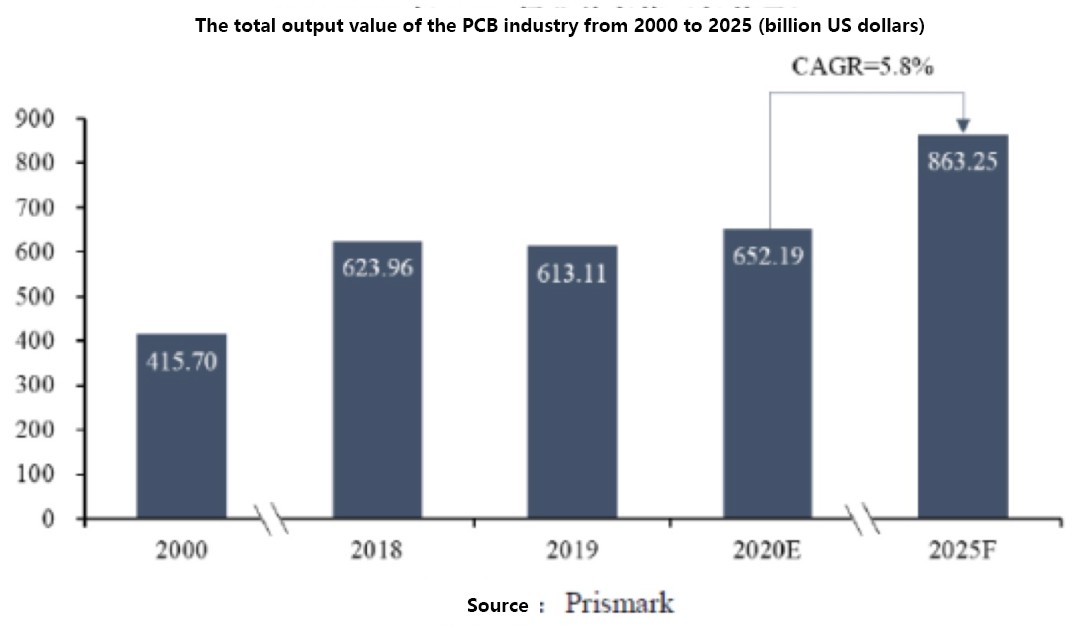

हाल के वर्षों में, मेरे देश की अर्थव्यवस्था की निरंतर वृद्धि और इलेक्ट्रॉनिक सूचना उद्योग की समृद्धि में निरंतर सुधार के साथ, मेरे देश का पीसीबी उद्योग तेजी से विकास को बनाए रखेगा। विशिष्ट तालिका इस प्रकार है:

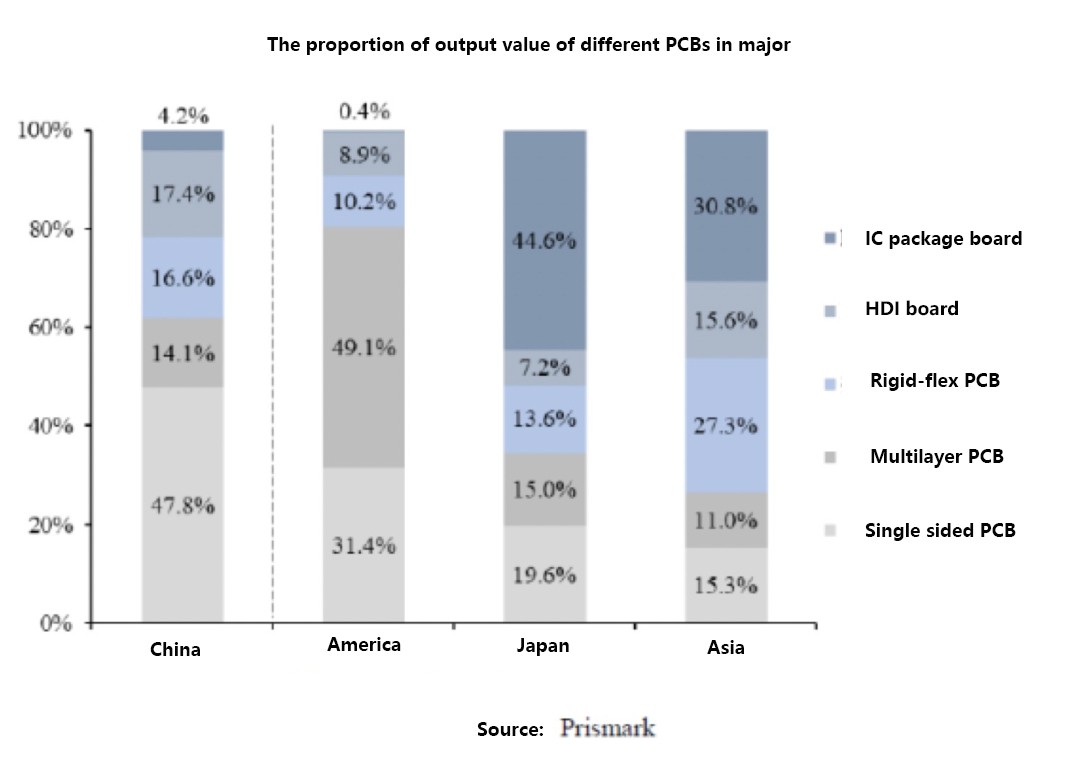

2021 में, 5जी संचार उपकरण, स्मार्टफोन और पर्सनल कंप्यूटर, वीआर/एआर और पहनने योग्य उपकरणों, उन्नत सहायक ड्राइविंग और मानव रहित वाहनों, आदि द्वारा प्रतिनिधित्व इलेक्ट्रॉनिक सूचना उद्योग का तेजी से विकास। लाल सागर से जहां कीमत जीतती है, नीले सागर में उच्च गुणवत्ता और उच्च तकनीक द्वारा संचालित। दुनिया के प्रमुख क्षेत्रों में विभिन्न पीसीबी आउटपुट मूल्यों का अनुपात इस प्रकार है:

1. उच्च बहु-परत बोर्ड

हाई मल्टी-लेयर बोर्ड मुख्य रूप से हाई-एंड सर्वर और 5G संचार बेस स्टेशनों के साथ-साथ औद्योगिक नियंत्रण और चिकित्सा देखभाल में उपयोग किए जाते हैं। यह प्रकाश, पतली और छोटी की विशेषताओं का पीछा नहीं करता है, और सर्किट और एपर्चर पर कोई सख्त डिजाइन नहीं है, लेकिन उत्पाद की परतों की संख्या अधिक है, मुख्य रूप से 24 ~ 3 0 परतें, संरेखण का संरेखण ड्रिलिंग और बैक ड्रिलिंग, और उच्च पहलू अनुपात एपर्चर की इलेक्ट्रोप्लेटिंग तकनीक अधिक चुनौतियां लाती है। प्रिस्मार्क के पूर्वानुमान के अनुसार, बहु-परत बोर्ड अभी भी एक महत्वपूर्ण बाजार स्थिति बनाए रखेंगे, और उच्च-स्तरीय बहु-परत बोर्डों की विकास दर मध्यम और निम्न-स्तरीय बोर्डों की तुलना में अधिक होगी। बहुपरत बोर्ड उद्योग की औसत विकास दर से काफी आगे, इसके क्रमशः 6.0 प्रतिशत और 7.5 प्रतिशत तक पहुंचने की उम्मीद है।

2. एचडीआई

इलेक्ट्रॉनिक उपकरणों का लघुकरण पीसीबी और घटकों के लघुकरण के लिए बाध्य है। घटकों का आकार छोटा हो जाता है। उदाहरण के लिए, एसएमडी घटकों (एसएमडी) का आकार पारंपरिक रूप से सबसे छोटा है 01005 विनिर्देश (0.4mm×0.2mm), और अब वहाँ है एक 008004 विनिर्देश (0.25 मिमी × 0.125 मिमी), जो बढ़ते के बराबर है कब्जे वाले क्षेत्र का अनुपात लगभग 1/2 कम हो गया है, और पीसीबी की तारों की घनत्व दोगुनी हो गई है। इलेक्ट्रॉनिक उपकरणों द्वारा पीसीबी को दिया गया स्थान कम हो जाता है, और पीसीबी का कार्य कम नहीं बल्कि बढ़ जाता है। पीसीबी का विकास यह है कि लाइनें पतली होती हैं, छेद छोटे होते हैं, परतों की संख्या अधिक होती है, और परतें पतली होती हैं।

हाई-डेंसिटी इंटरकनेक्ट (HDI) बोर्ड 1- या 2-लेवल बिल्ड-अप इंटरकनेक्ट से 3- या 4-ऑर्डर बिल्ड-अप और किसी भी बिल्ड-अप इंटरकनेक्ट में उन्नत हुए हैं। एचडीआई बोर्ड की लाइन चौड़ाई/लाइन स्पेसिंग और थ्रू-होल लघुकरण आईसी पैकेज कैरियर बोर्ड के करीब हैं, जिसे कैरियर-लाइक बोर्ड (एसएलपी) कहा जाता है। स्मार्टफोन एचडीआई बोर्डों का मुख्य अनुप्रयोग क्षेत्र हैं, और 5 जी मोबाइल फोन के लोकप्रिय होने के साथ, एचडीआई बोर्ड स्मार्टफोन में और लोकप्रिय हो जाएंगे। तेजी से पतले और पतले इलेक्ट्रॉनिक उत्पादों और विविध कार्यों की प्रवृत्ति के तहत, एचडीआई बोर्ड और इसी तरह के वाहक बोर्डों की कोई भी परत टैबलेट कंप्यूटर, स्मार्ट पहनने योग्य उपकरणों, ऑटोमोटिव इलेक्ट्रॉनिक्स, डेटा सेंटर आदि के क्षेत्र में लोकप्रियता और पैठ में तेजी लाएगी। एचडीआई बोर्डों की लोकप्रियता बढ़ती मांग, बड़ा बाजार स्थान। प्रिस्मार्क के आंकड़ों के अनुसार, एचडीआई बोर्ड का बाजार 2025 में 13.741 बिलियन अमेरिकी डॉलर तक पहुंच जाएगा, जिसमें 2020 से 2025 तक 6.7 प्रतिशत की चक्रवृद्धि वृद्धि दर होगी।

3. आईसी वाहक बोर्ड

आईसी पैकेजिंग सब्सट्रेट चिप और बाहरी इलेक्ट्रॉनिक सर्किट में एकीकृत सर्किट के बीच विद्युत इंटरकनेक्शन चैनल है, और आईसी उद्योग श्रृंखला की पैकेजिंग और परीक्षण का प्रमुख वाहक है। मुख्य प्रौद्योगिकी और उत्पादन क्षमता ताइवान में प्रमुख पीसीबी निर्माताओं के हाथों में है। टीपीसीए (ताइवान सर्किट बोर्ड एसोसिएशन) के आंकड़ों के अनुसार, इस प्रकार का उत्पाद ताइवान में पीसीबी के कुल उत्पादन मूल्य का लगभग 15.1 प्रतिशत है, जो इसे ताइवान में चौथा सबसे बड़ा पीसीबी उत्पाद बनाता है।

आईसी पैकेजिंग सबस्ट्रेट्स में उच्च घनत्व, उच्च परिशुद्धता, उच्च पिन गिनती, उच्च प्रदर्शन, लघुकरण और पतलेपन की विशेषताएं हैं, और विभिन्न तकनीकी मानकों पर उच्च आवश्यकताएं हैं। इलेक्ट्रॉनिक इंस्टॉलेशन तकनीक की निरंतर प्रगति और विकास ने कार्य और प्रदर्शन के मामले में पीसीबी और इसकी सब्सट्रेट सामग्री के लिए उच्च और अद्यतन आवश्यकताओं को आगे बढ़ाया है। पैकेजिंग सामग्री खंड में बिक्री के सबसे बड़े अनुपात के साथ कच्चे माल के रूप में, आईसी पैकेजिंग सबस्ट्रेट्स भी आईसी पैकेजिंग उद्योग के साथ तेजी से विकसित होंगे। प्रिस्मार्क के आंकड़ों के अनुसार, IC पैकेजिंग सबस्ट्रेट्स का बाजार आकार 2025 में 16.194 बिलियन अमेरिकी डॉलर तक पहुंचने की उम्मीद है, 2020 से 2025 तक 9.7 प्रतिशत की चक्रवृद्धि वृद्धि दर के साथ।

4. कठोर-फ्लेक्स बोर्ड

कठोर-फ्लेक्स बोर्ड में झुकने और मोड़ने में सक्षम होने की विशेषताएं हैं, और इसमें आवेदन परिदृश्यों की एक विस्तृत श्रृंखला है। ऑटोमोटिव इलेक्ट्रॉनिक्स के क्षेत्र में, हल्के वजन, सरल संरचना, सुविधाजनक सर्किट कनेक्शन और मजबूत विश्वसनीयता के अपने फायदे के कारण ऑटोमोटिव कठोर-फ्लेक्स बोर्डों का व्यापक रूप से नई ऊर्जा वाहनों में उपयोग किया गया है। इसके अलावा, कुछ एआर/वीआर और अन्य पहनने योग्य उपकरणों ने भी अधिक कठोर-फ्लेक्स बोर्डों का उपयोग करना शुरू कर दिया है।

5. धातु सब्सट्रेट

उच्च विन्यास घनत्व और इलेक्ट्रॉनिक उपकरणों की तेज संचरण दर उच्च ताप उत्पादन लाती है। पीसीबी पर सक्रिय और निष्क्रिय घटक, यांत्रिक कनेक्टर और गर्मी अपव्यय घटक सभी स्थापित हैं, जो पीसीबी के गर्मी अपव्यय प्रबंधन के लिए गंभीर चुनौतियां लाता है। चुनौती। घटक लेआउट को अनुकूलित करने, कंडक्टर की चौड़ाई बढ़ाने और डिजाइन की शुरुआत में थर्मल विअस का उपयोग करने के अलावा, सबसे अच्छा तरीका उच्च गर्मी प्रतिरोधी और थर्मल प्रवाहकीय सबस्ट्रेट्स का उपयोग करना, धातु कोर बोर्ड का उपयोग करना, और धातु ब्लॉक संरचनाओं को एम्बेड या एम्बेड करना है। कॉपर और एल्युमिनियम बेस द्वारा दर्शाए गए मेटल सबस्ट्रेट्स ने उत्पादन तकनीक में सफलता हासिल की है और धीरे-धीरे बड़ी विकास क्षमता के साथ अनुप्रयोगों में लोकप्रिय हो गए हैं।

हालांकि मेरा देश पहले से ही दुनिया का सबसे बड़ा पीसीबी उत्पादक क्षेत्र है, लेकिन यह बड़ा है लेकिन मजबूत नहीं है। यह अभी भी सामान्य सिंगल-साइडेड, डबल-साइडेड और मल्टी-लेयर बोर्ड जैसे लो-एंड उत्पादों का प्रभुत्व है। उच्च स्तरीय बहु-परत बोर्ड, एचडीआई बोर्ड, आईसी पैकेजिंग सबस्ट्रेट्स, कठोर लचीला बंधन बोर्ड और धातु सबस्ट्रेट्स जैसे मध्य-से-उच्च-अंत उत्पादों का आउटपुट मूल्य अपेक्षाकृत कम है, और समग्र उत्पाद संरचना जापान से काफी अलग है और ताइवान। उद्योग के जोरदार विकास की लहर में, निरंतर नवाचार और अनुसंधान और विकास के माध्यम से, हम घरेलू प्रतिस्थापन द्वारा जारी लाभांश जीत सकते हैं।
