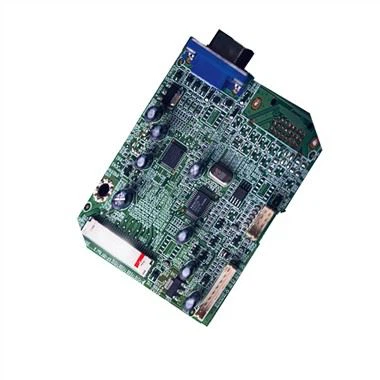

कार सर्किट बोर्ड असेंबली

उत्पाद विवरण

मापांक:

प्रदर्शन के लिए बुनियादी आवश्यकताएंकार सर्किट बोर्ड विधानसभा की

एक। उच्च विश्वसनीयता

ऑटोमोटिव विश्वसनीयता मुख्य रूप से दो पहलुओं से आती है: दीर्घायु और पर्यावरण प्रतिरोध। पूर्व इस तथ्य को संदर्भित करता है कि सामान्य संचालन की सेवा जीवन पर गारंटी दी जा सकती है, जबकि बाद वाला इस तथ्य को संदर्भित करता है कि जब पर्यावरण बदलता है तो पीसीबी का कार्य वही रहता है।

बी। हल्के वजन और छोटे आकार

हल्की, छोटी कारें ऊर्जा की बचत के लिए अच्छी होती हैं। प्रत्येक घटक के वजन को कम करने से हल्कापन आता है। उदाहरण के लिए, कुछ धातु भागों को इंजीनियरिंग प्लास्टिक भागों से बदल दिया जाता है। इसके अतिरिक्त, ऑटोमोटिव इलेक्ट्रॉनिक्स और पीसीबी दोनों को छोटा किया जाना चाहिए। उदाहरण के लिए, ऑटोमोटिव अनुप्रयोगों में ईसीयू (इलेक्ट्रॉनिक कंट्रोल यूनिट) की मात्रा 2000 से शुरू होकर लगभग 1200 सेमी3 है, जबकि 300 सेमी3 से कम, चार गुना तक गिरती है। इसके अलावा, शुरुआती बिंदु आग्नेयास्त्रों को तारों से जुड़े यांत्रिक आग्नेयास्त्रों से इलेक्ट्रॉनिक आग्नेयास्त्रों में बदल दिया गया है, जो एक पीसीबी के साथ लचीले तारों से जुड़ा हुआ है, मात्रा और वजन को 10 गुना से अधिक कम कर देता है।

पीसीबी का हल्कापन और लघुकरण घनत्व में वृद्धि, क्षेत्र में कमी, मोटाई में कमी और बहु-परत से उत्पन्न होता है।

की विनिर्माण विशेषताएंकार सर्किट बोर्ड असेंबली

(1) उच्च आवृत्ति सब्सट्रेट

ऑटोमोटिव टक्कर से बचाव/भविष्य कहनेवाला ब्रेकिंग सेफ्टी सिस्टम सैन्य रडार उपकरण के रूप में कार्य करता है। चूंकि ऑटोमोटिव पीसीबी माइक्रोवेव उच्च आवृत्ति संकेतों को प्रसारित करने के लिए ज़िम्मेदार हैं, इसलिए कम ढांकता हुआ नुकसान वाले सब्सट्रेट को सामान्य सब्सट्रेट सामग्री पीटीएफई के साथ उपयोग करने की आवश्यकता होती है। FR4 सामग्री के विपरीत, PTFE या इसी तरह की उच्च आवृत्ति मैट्रिक्स सामग्री को ड्रिलिंग प्रक्रिया के दौरान विशेष ड्रिलिंग गति और फ़ीड दरों की आवश्यकता होती है।

(2) मोटा तांबा पीसीबी

उच्च घनत्व और उच्च शक्ति और संकर शक्ति के कारण, ऑटोमोटिव इलेक्ट्रॉनिक्स अधिक थर्मल ऊर्जा लाते हैं, और इलेक्ट्रिक वाहनों को अधिक उन्नत पावर ट्रांसमिशन सिस्टम और अधिक इलेक्ट्रॉनिक कार्यों की आवश्यकता होती है, जो गर्मी अपव्यय और उच्च वर्तमान के लिए उच्च आवश्यकताओं को आगे बढ़ाता है। ज़रूरत होना।

एक मोटी तांबे की डबल परत पीसीबी बनाना अपेक्षाकृत आसान है, जबकि एक मोटी तांबे की बहुपरत पीसीबी बनाना अधिक कठिन है। कुंजी मोटी तांबे की छवि नक़्क़ाशी और मोटी रिक्ति भरना है।

मोटे तांबे के बहुपरत पीसीबी के आंतरिक पथ सभी मोटे तांबे के होते हैं, इसलिए पैटर्न ट्रांसफर फोटोड्री फिल्म भी अपेक्षाकृत मोटी होती है, जिसके लिए अत्यधिक उच्च नक़्क़ाशी प्रतिरोध की आवश्यकता होती है। मोटे तांबे का पैटर्न नक़्क़ाशी का समय लंबा होगा, और मोटे तांबे की पूरी रूटिंग सुनिश्चित करने के लिए नक़्क़ाशी उपकरण और तकनीकी स्थिति सबसे अच्छी स्थिति में हैं। बाहरी मोटी तांबे की तारों का निर्माण करते समय, अपेक्षाकृत मोटी तांबे की पन्नी को टुकड़े टुकड़े करने और एक मोटी तांबे की परत को पैटर्न करने के बीच संयोजन को पहले किया जा सकता है, उसके बाद फिल्म शून्य नक़्क़ाशी। पैटर्न चढ़ाना का शुष्क फिल्म प्रतिरोध भी अपेक्षाकृत मोटा होता है।

मोटे तांबे के बहुपरत पीसीबी के आंतरिक कंडक्टर और इन्सुलेट सब्सट्रेट सामग्री के बीच सतह का अंतर बड़ा है, और साधारण बहुपरत बोर्ड फाड़ना पूरी तरह से राल को नहीं भर सकता है, जिसके परिणामस्वरूप एक गुहा होता है। इस समस्या को हल करने के लिए, उच्च राल सामग्री वाले पतले प्रीप्रेग का यथासंभव उपयोग किया जाना चाहिए। कुछ बहुपरत पीसीबी पर आंतरिक रूटिंग की तांबे की मोटाई एक समान नहीं होती है, और तांबे की मोटाई में बड़े या छोटे अंतर वाले क्षेत्रों में विभिन्न प्रीप्रेग का उपयोग किया जा सकता है।

(3) घटक एम्बेडिंग

असेंबली घनत्व बढ़ाने और घटक आकार को कम करने के लिए, एम्बेडेड घटकों वाले पीसीबी का व्यापक रूप से मोबाइल फोन में उपयोग किया जाता है, जो अन्य इलेक्ट्रॉनिक उपकरणों के लिए भी आवश्यक होते हैं। इसलिए, ऑटोमोटिव इलेक्ट्रॉनिक्स में घटक एम्बेडेड पीसीबी का भी उपयोग किया जाता है।

हमारी सेवा

1. श्रीमती और डीआईपी पर पीसीबी असेंबली

2. पीसीबी योजनाबद्ध/लेआउट/उत्पादन

3.पीसीबीए क्लोन/चेंज बोर्ड

4. भागों की खरीद और खरीद

5. शैल डिजाइन और इंजेक्शन मोल्डिंग

6. परीक्षण सेवाओं की एक पूरी श्रृंखला। सहित: एओआई, कार्यात्मक परीक्षण, इन-सर्किट परीक्षण, बीजीए परीक्षण के लिए एक्स-रे, 3 डी सोल्डर पेस्ट मोटाई परीक्षण
