एल्यूमिना मल्टीलायर बोर्ड सिरेमिक पीसीबी

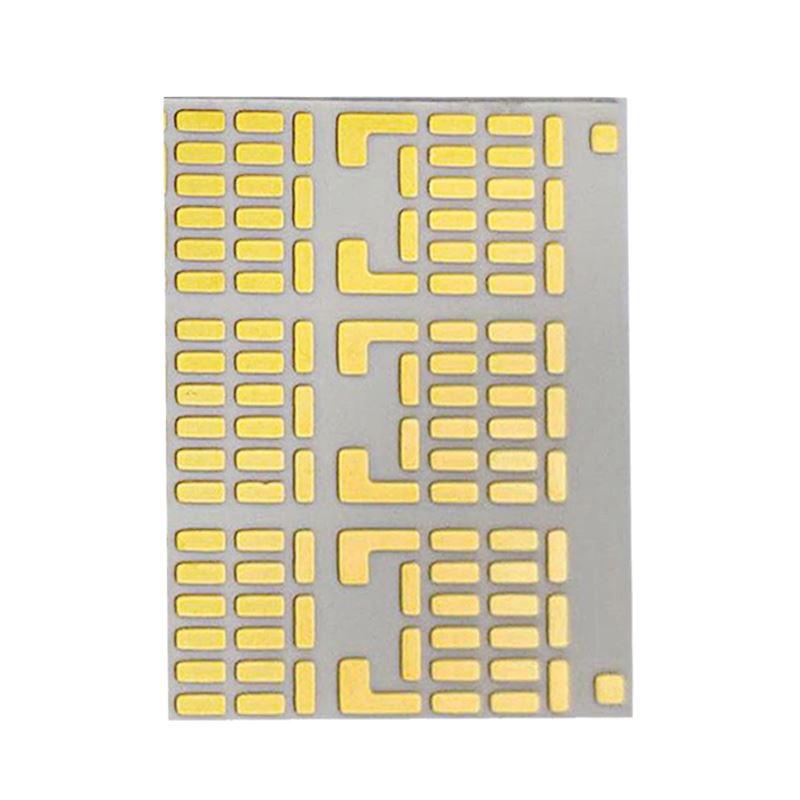

वास्तु की बारीकी

सामग्री: एल्यूमिना सिरेमिक (Al2O3) सिरेमिक मोटाई : 1.0 मिमी कंडक्टर: सिल्वर चांदी की मोटाई: 20 उम विशेष: रोकनेवाला अन्य: डीआईपी सोल्डर कनेक्टर आवेदन: उच्च वोल्टेज बिजली की आपूर्ति

अब इसकी उच्च तापीय चालकता, कम सीटीई, कम ढांकता हुआ स्थिरांक और रासायनिक क्षरण प्रतिरोध के कारण सिरेमिक पीसीबी का व्यापक रूप से उपयोग किया गया है।

इलेक्ट्रॉनिक्स उद्योग में चिप घटकों और सतह माउंट प्रौद्योगिकी (एसएमटी) के विकास के साथ, कार्बनिक लैमिनेट्स के साथ पारंपरिक मुद्रित सर्किट बोर्ड उच्च घनत्व, उच्च परिशुद्धता और उच्च विश्वसनीयता की ओर विकसित हो रहे हैं।

पीसीबी विनिर्माण प्रक्रिया के अनुसार सिरेमिक पीसीबी प्रकार:

उच्च तापमान सह-निकाल सिरेमिक (एचटीसीसी) पीसीबी:

एचटीसीसी सिरेमिक सबस्ट्रेट्स के मुख्य घटक एल्यूमिना, प्लास्टिसाइज़र, बाइंडर्स, स्नेहक और सॉल्वैंट्स हैं। यह मिश्रण एक हरे रंग का सिरेमिक बना देगा, जिसे बाद में कैलेंड किया जाता है और पर्दा लेपित किया जाता है। टंगस्टन या मोलिब्डेनम का उपयोग सर्किट प्रिंटिंग के लिए धातु के रूप में किया जा सकता है। इसके बाद, इसे 1700 OC के उच्च तापमान के संपर्क में लाया जाता है और 32 से 48 घंटों के लिए हाइड्रोजन में बेक किया जाता है। फिर इसे लैमिनेट किया जाता है और काट दिया जाता है। यह छोटे आकार के सिरेमिक बोर्डों के लिए उपयुक्त है, न कि बड़े आकार के सिरेमिक बोर्डों के लिए अनुचित संकोचन सहनशीलता और खराब वारपेज के कारण

कम तापमान सह-निकाल सिरेमिक (एलटीसीसी) पीसीबी:

यह ग्लास क्रिस्टल और ग्लास कंपोजिट का एक संयोजन है। इसके अलावा, अन्य सामग्री जैसे कि बाइंडर और गैर-ग्लास सामग्री को जोड़ा जाता है। फिर, अत्यधिक प्रवाहकीय सोने के पेस्ट का उपयोग करके सर्किट के निशान बनाए जाते हैं, जिसे बाद में 900 OC पर ऑक्सीकरण गैस भट्टी में उपचारित/बेक किया जाता है।

मोटी फिल्म सिरेमिक पीसीबी:

यहां, दो बारी-बारी से मोटी फिल्मों को सिरेमिक सब्सट्रेट पर लगाया जाता है। एक सोने की मोटी फिल्म है और दूसरी ढांकता हुआ मोटी फिल्म है, लेकिन चूंकि सोना महंगा है, इसलिए तांबे की मोटी फिल्म लागू की जाती है, जो सिरेमिक पीसीबी के लिए एक मान्यता प्राप्त तकनीक है। स्टैक को फिर एक भरे हुए बेक ओवन (ऑक्सीकरण से बचने के लिए तांबे) में ले जाया जाता है, जिसमें इसे 1000 C के तापमान पर नाइट्रोजन में संसाधित किया जाता है। ढांकता हुआ पेस्ट नाइट्रोजन से उत्पन्न होता है।

सिरेमिक पीसीबी का आवेदन:

1- उच्च वर्तमान चमकदार एलईडी रोशनी और स्पॉटलाइट।

2- ऑटोमोटिव इलेक्ट्रॉनिक्स जैसे पावर कंट्रोलर, ऑप्टिकल सिस्टम, पावर कन्वर्टर्स और पावर कंडीशनर

3- औद्योगिक बिजली उपकरण जैसे सर्वो ड्राइव, रोबोट, आदि।

4- माइक्रोप्रोसेसर, ग्राफिक्स कार्ड और आईसी ऐरे

5- सेमीकंडक्टर डिवाइस

6- हाई पावर ट्रांजिस्टर पर आधारित ऑडियो पावर एम्पलीफायर

7-सौर बैटरी से संबंधित सर्किट, इनवर्टर, चार्जर आदि।

8- डीसी-डीसी रेगुलेटर और पावर मैनेजमेंट सर्किट आदि।
