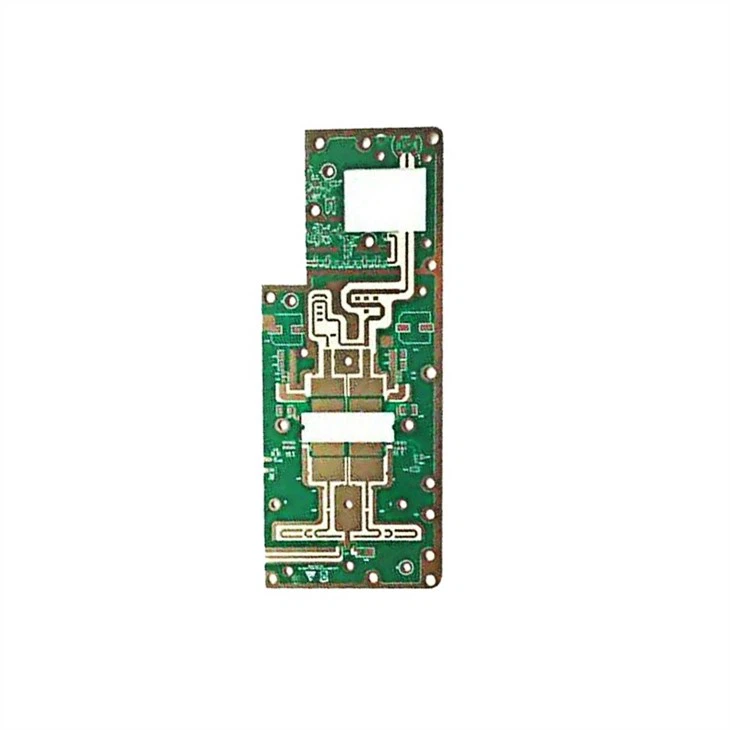

त्वरित बारी उच्च आवृत्ति पीसीबी प्रोटोटाइप

वास्तु की बारीकी

बेटन में, हमारे पास अपने ग्राहकों के लिए विभिन्न प्रकार के उच्च गुणवत्ता वाले पीसीबी बनाने का अठारह वर्षों का अनुभव है। हम वन-स्टॉप पीसीबी सेवा प्रदाता हैं, हम उच्च गुणवत्ता के साथ विश्वसनीय उच्च आवृत्ति पीसीबी प्रदान करते हैं। हम अपने ग्राहकों को तेज और विश्वसनीय पीसीबी विनिर्माण टर्नअराउंड समय प्रदान करते हैं। हम त्वरित मोड़ उच्च आवृत्ति पीसीबी प्रोटोटाइप और बड़े पैमाने पर उत्पादन पीसीबी का निर्माण कर सकते हैं, और हम आपके साथ काम करेंगे ताकि यह सुनिश्चित हो सके कि आपके डिवाइस को इष्टतम प्रदर्शन के लिए पीसीबी की आवश्यकता हो।

प्रसंस्करण के तरीके:

1. काटना: खरोंच और इंडेंटेशन को रोकने के लिए सुरक्षात्मक फिल्म को काटने के लिए रखा जाना चाहिए

2. ड्रिलिंग:

एक नई ड्रिल बिट (मानक 130) का उपयोग करें, एक टुकड़ा सबसे अच्छा है, और प्रेसर फुट का दबाव 40psi है

एल्युमिनियम शीट का उपयोग कवर प्लेट के रूप में किया जाता है, और फिर PTFE प्लेट को 1 मिमी मेलामाइन बैकिंग प्लेट से कड़ा किया जाता है

ड्रिलिंग के बाद, छेद में धूल को बाहर निकालने के लिए एयर गन का उपयोग करें

सबसे स्थिर ड्रिलिंग रिग, ड्रिलिंग मापदंडों का उपयोग करें (मूल रूप से, छेद जितना छोटा होगा, ड्रिलिंग गति उतनी ही तेज होगी, चिप लोड जितना छोटा होगा, वापसी की गति उतनी ही कम होगी)

3. होल उपचार

प्लाज्मा उपचार या सोडियम नेफ़थलीन सक्रियण उपचार धातुकरण के माध्यम से सुविधा प्रदान करता है

4. पीटीएच कॉपर सिंकिंग

सूक्ष्म-नक़्क़ाशी के बाद (सूक्ष्म-नक़्क़ाशी दर को 20 माइक्रोइंच द्वारा नियंत्रित किया गया है), प्लेट को खिलाना शुरू करने के लिए पीटीएच को डीऑइलिंग सिलेंडर से खींचा जाता है

यदि आवश्यक हो, तो अपेक्षित से ही दूसरा पीटीएच पास करें? सिलेंडर प्लेट में प्रवेश करना शुरू कर देता है

5. सोल्डर मास्क

पूर्व उपचार: एसिड धोने का उपयोग करें, यांत्रिक पीसने का उपयोग नहीं कर सकते

पूर्व उपचार के बाद, बोर्ड को बेक करें (90 डिग्री, 30 मिनट), इलाज के लिए हरे तेल को ब्रश करें

बेक्ड बोर्ड तीन चरणों में: एक चरण 80 डिग्री, 100 डिग्री और 150 डिग्री, प्रत्येक 30 मिनट के लिए (यदि सब्सट्रेट की सतह तैलीय पाई जाती है, तो इसे फिर से बनाया जा सकता है: हरे तेल को धो लें और इसे फिर से सक्रिय करें)

6. गोंग बोर्ड

PTFE बोर्ड की सर्किट सतह पर श्वेत पत्र बिछाएं, और ऊपर और नीचे को 1.0MM-मोटी FR-4 सब्सट्रेट बोर्ड या 1 की मोटाई के साथ एक फेनोलिक बेस प्लेट से जकड़ें। 0मि.मी. तांबा निकालने के लिए।

बेटन टेक्नोलॉजी हमेशा उच्चतम गुणवत्ता वाली उच्च आवृत्ति पीसीबी निर्माण सेवाएं प्रदान करने के लिए प्रतिबद्ध है - जिसमें प्रतिस्पर्धी बाजार कीमतों पर त्वरित मोड़ उच्च आवृत्ति पीसीबी प्रोटोटाइप निर्माण और उच्च मात्रा उच्च आवृत्ति पीसीबी निर्माण शामिल है। यह प्रतिबद्धता हमें चीन में एक विश्वसनीय और विश्वसनीय उच्च आवृत्ति पीसीबी निर्माण सेवा प्रदाता बनने में मदद करती है। त्वरित बदलाव के साथ उच्च गुणवत्ता वाले उत्पादों को सुनिश्चित करने के लिए हमारे पास एक अनुभवी टीम और अत्याधुनिक बुनियादी ढांचा है।

आपका बजट जो भी हो, हमारे पास आपके लिए चुनने के लिए विकल्प हैं। हम उच्च मात्रा, उच्च आवृत्ति पीसीबी ऑर्डर के लिए छूट प्रदान करते हैं। हम फोन, ईमेल और व्हाट्सएप जैसे सोशल सॉफ्टवेयर के माध्यम से आपके किसी भी प्रश्न या चिंता पर चर्चा करने के लिए हमेशा उपलब्ध हैं। हम उच्चतम गुणवत्ता वाले उच्च आवृत्ति पीसीबी का निर्माण करते हैं और यह सुनिश्चित करने के लिए कड़ी मेहनत करते हैं कि हमारे ग्राहक हमारी सेवा से संतुष्ट हैं।

हमारी सेवाएं

1. विभिन्न बाजारों पर अच्छा ज्ञान विशेष आवश्यकताओं को पूरा कर सकता है।

2. काओक्सियन, हेज़, चीन में स्थित हमारे अपने कारखाने के साथ असली निर्माता

3. मजबूत पेशेवर तकनीकी टीम उच्च गुणवत्ता वाले उत्पादों का उत्पादन सुनिश्चित करती है।

4. विशेष लागत नियंत्रण प्रणाली सबसे अनुकूल मूल्य प्रदान करना सुनिश्चित करती है।

5. बाहरी उपकरणों पर समृद्ध अनुभव।
