पीसीबी सर्किट बोर्ड का अत्यधिक तापमान परीक्षण कैसे करें?

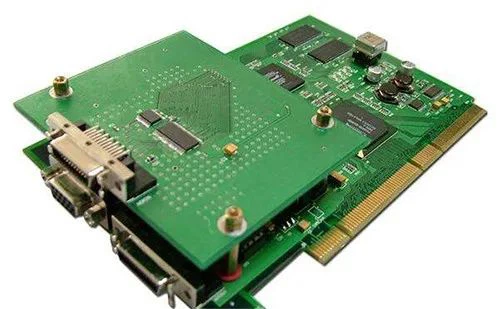

पीसीबी सर्किट बोर्ड की उत्पादन प्रक्रिया में, क्योंकि मुद्रित मिलाप पेस्ट और अनसोल्डर पीसीबी असेंबली बोर्ड थर्मोकपल के परीक्षण के अंत को ठीक नहीं कर सकता है, तापमान परीक्षण के लिए वास्तविक टांका लगाने वाले उत्पाद का उपयोग करना आवश्यक है। तो, पीसीबी बोर्ड का चरम तापमान परीक्षण कैसे करें?

1. परीक्षण बिंदुओं का चयन करें: पीसीबी असेंबली बोर्ड की जटिलता और कलेक्टर के चैनलों की संख्या के अनुसार, कम से कम तीन या अधिक प्रतिनिधि तापमान परीक्षण बिंदुओं का चयन करें जो पीसीबी सतह असेंबली बोर्ड पर उच्च, मध्यम और निम्न तापमान को दर्शा सकते हैं। .

2. स्थिर थर्माकोउल्स: उच्च तापमान सोल्डर के साथ टेस्ट पॉइंट्स (सोल्डर पॉइंट्स) पर कई थर्माकोउल्स के परीक्षण समाप्त होते हैं। वेल्डिंग से पहले मूल सोल्डर जोड़ों पर सोल्डर को साफ किया जाना चाहिए; परीक्षण टर्मिनलों को क्रमशः पीसीबी के प्रत्येक तापमान परीक्षण बिंदु की स्थिति से चिपकाया जाता है।

3. थर्मोकपल के दूसरे सिरे को मशीन टेबल पर 1, 2, 3... में डालें। जैक की स्थिति पर, या इसे कलेक्टर के सॉकेट में प्लग करें, सावधान रहें कि ध्रुवीयता को उल्टा न करें।

4. रिफ्लो सोल्डरिंग मशीन के प्रवेश द्वार पर कन्वेयर चेन / मेश बेल्ट पर परीक्षण की गई सतह पर पीसीबी असेंबली बोर्ड रखें और फिर केआईसी तापमान वक्र परीक्षण कार्यक्रम शुरू करें।

5. पीसीबी के चलने के साथ, स्क्रीन पर रीयल-टाइम वक्र बनाएं (जब डिवाइस केआईसी परीक्षण सॉफ्टवेयर के साथ आता है)।

6. पीसीबी कूलिंग जोन से गुजरने के बाद, थर्मोकपल वायर को खींचें और पीसीबी असेंबली बोर्ड को वापस खींचें। इस समय, एक परीक्षण प्रक्रिया पूरी हो जाती है, और पूर्ण तापमान वक्र और अधिकतम तापमान/अनुसूची स्क्रीन पर प्रदर्शित होते हैं।

उपरोक्त पीसीबी सर्किट बोर्ड के चरम तापमान का परीक्षण करने के तरीके के बारे में है। उम्मीद है यह आपकी मदद कर सकता है।
