पीसीबी में प्रतिबाधा नियंत्रण क्या है

पीसीबी प्रतिबाधा बोर्ड क्या है? पीसीबी प्रतिबाधा की गणना कैसे करें? प्रतिबाधा नियंत्रण और प्रतिबाधा मिलान क्या है?

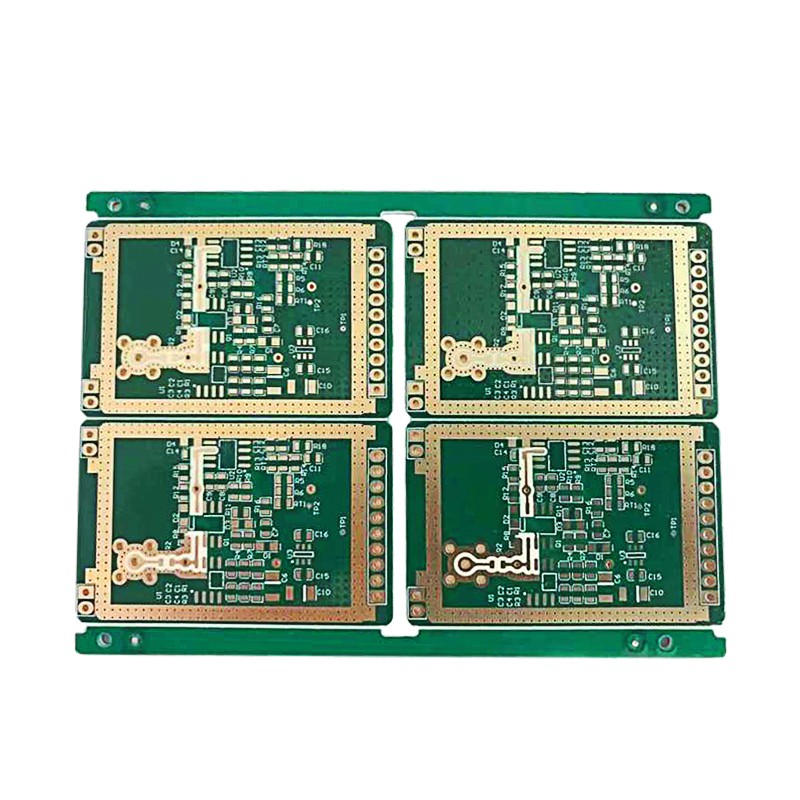

सबसे पहले, पीसीबी प्रतिबाधा बोर्ड की परिभाषा

प्रतिबाधा प्लेटें आमतौर पर प्रतिबाधा पट्टी भी कहलाती हैं। एक अच्छी टुकड़े टुकड़े वाली संरचना पीसीबी की विशेषता प्रतिबाधा को नियंत्रित कर सकती है, और इसके निशान एक आसानी से नियंत्रित और अनुमानित ट्रांसमिशन लाइन संरचना बना सकते हैं जिसे प्रतिबाधा प्लेट कहा जाता है।

दूसरा, पीसीबी की प्रतिबाधा विशेषताओं

(1) सिग्नल ट्रांसमिशन के सिद्धांत के अनुसार, सिग्नल समय और दूरी चर का एक कार्य है, इसलिए कनेक्शन पर सिग्नल का प्रत्येक भाग बदल सकता है। इसलिए, कनेक्शन का एसी प्रतिबाधा निर्धारित किया जाता है, अर्थात, वोल्टेज परिवर्तन और वर्तमान परिवर्तन का अनुपात ट्रांसमिशन लाइन की विशेषता प्रतिबाधा है: ट्रांसमिशन लाइन की विशेषता प्रतिबाधा केवल सिग्नल कनेक्शन की विशेषताओं से संबंधित है अपने आप।

(2) वास्तविक सर्किट में, तार का प्रतिरोध मूल्य सिस्टम के वितरित प्रतिबाधा से कम होता है, विशेष रूप से उच्च-आवृत्ति सर्किट में, विशेषता प्रतिबाधा मुख्य रूप से वितरित प्रतिबाधा पर निर्भर करती है जो इकाई वितरित समाई और इकाई वितरित होती है। कनेक्शन का अधिष्ठापन। एक आदर्श संचरण लाइन की विशेषता प्रतिबाधा केवल इकाई वितरित समाई और कनेक्शन की इकाई वितरित अधिष्ठापन पर निर्भर करती है।

3. पीसीबी प्रतिबाधा की गणना कैसे करें

(1) सिग्नल के बढ़ते किनारे के समय और सिग्नल को प्राप्त करने के लिए प्रेषित होने के लिए आवश्यक समय के बीच आनुपातिक संबंध यह निर्धारित करता है कि सिग्नल कनेक्शन को ट्रांसमिशन लाइन माना जाता है या नहीं। विशिष्ट आनुपातिक संबंध को निम्न सूत्र द्वारा समझाया जा सकता है: यदि पीसीबी पर तार कनेक्शन की लंबाई एल / बी से अधिक है, तो सिग्नल के बीच कनेक्शन तार को ट्रांसमिशन लाइन माना जा सकता है।

(2) According to the calculation formula of the signal equivalent impedance, the impedance of the transmission line can be expressed by the following formula: In the case of high frequency (tens of megahertz to hundreds of megahertz), wL>>आर (बेशक, 109 हर्ट्ज से अधिक सिग्नल फ्रीक्वेंसी की सीमा में), सिग्नल की त्वचा के प्रभाव पर विचार किया जाता है, और इस संबंध को सावधानीपूर्वक अध्ययन करने की आवश्यकता है)। फिर एक निश्चित संचरण रेखा के लिए, इसकी विशिष्ट प्रतिबाधा एक स्थिर होती है।

(3) सिग्नल की परावर्तन घटना सिग्नल के ड्राइविंग अंत और ट्रांसमिशन लाइन की विशेषता प्रतिबाधा और प्राप्त अंत के प्रतिबाधा के कारण होती है। एक सीएमओएस सर्किट के लिए, सिग्नल के ड्राइविंग अंत का आउटपुट प्रतिबाधा अपेक्षाकृत छोटा है, दसियों ओम। प्राप्त अंत का इनपुट प्रतिबाधा अपेक्षाकृत बड़ा है।

चौथा, पीसीबी का प्रतिबाधा नियंत्रण

(1) सर्किट बोर्ड में कंडक्टरों में विभिन्न सिग्नल ट्रांसमिशन होंगे। संचरण दर बढ़ाने के लिए, आवृत्ति बढ़ाई जानी चाहिए। अगर नक़्क़ाशी, ढेर की मोटाई और तार की चौड़ाई जैसे कारकों के कारण सर्किट ही अलग है, तो प्रतिबाधा मान बदल जाएगा। , इसके संकेत को विकृत करना। इसलिए, हाई-स्पीड सर्किट बोर्ड पर कंडक्टर के प्रतिबाधा मूल्य को एक निश्चित सीमा के भीतर नियंत्रित किया जाना चाहिए, जिसे "प्रतिबाधा नियंत्रण" कहा जाता है।

(2) मुख्य कारक जो पीसीबी निशान के प्रतिबाधा को प्रभावित करते हैं, वे हैं तांबे के तार की चौड़ाई, तांबे के तार की मोटाई, माध्यम का ढांकता हुआ स्थिरांक, माध्यम की मोटाई, पैड की मोटाई, पथ ग्राउंड वायर, ट्रेस के चारों ओर ट्रेस आदि। इसलिए, पीसीबी को डिजाइन करते समय, बोर्ड पर वायरिंग के प्रतिबाधा को नियंत्रित करना आवश्यक है, ताकि सिग्नल प्रतिबिंब और अन्य विद्युत चुम्बकीय हस्तक्षेप और सिग्नल अखंडता की समस्याओं से यथासंभव बचा जा सके और वास्तविक उपयोग की स्थिरता सुनिश्चित की जा सके। पीसीबी बोर्ड। पीसीबी बोर्ड पर माइक्रोस्ट्रिप लाइन और स्ट्रिप लाइन प्रतिबाधा की गणना पद्धति संबंधित अनुभवजन्य सूत्र का उल्लेख कर सकती है।

5. पीसीबी का प्रतिबाधा मिलान

(1) सर्किट बोर्ड में, यदि कोई सिग्नल ट्रांसमिशन है, तो यह आशा की जाती है कि इसे बिजली आपूर्ति के भेजने के अंत से न्यूनतम ऊर्जा हानि के साथ प्राप्त करने वाले छोर तक आसानी से प्रेषित किया जा सकता है, और प्राप्त करने वाला अंत इसे पूरी तरह से अवशोषित कर लेगा। बिना किसी प्रतिबिंब के। इस तरह के संचरण को प्राप्त करने के लिए, लाइन में प्रतिबाधा भेजने वाले अंत के अंदर प्रतिबाधा के बराबर होनी चाहिए, जिसे "प्रतिबाधा मिलान" कहा जाता है।

(2) हाई-स्पीड पीसीबी सर्किट डिजाइन करते समय, प्रतिबाधा मिलान डिजाइन के तत्वों में से एक है। प्रतिबाधा मान का रूटिंग विधि के साथ पूर्ण संबंध है। उदाहरण के लिए, चाहे सतह की परत या आंतरिक परत पर चलना हो, संदर्भ बिजली आपूर्ति परत या जमीन की परत से दूरी, ट्रेस की चौड़ाई, पीसीबी की सामग्री, आदि सभी की विशेषता प्रतिबाधा मूल्य को प्रभावित करेगी। पता लगाना।

(3) अर्थात्, प्रतिबाधा मान केवल वायरिंग के बाद ही निर्धारित किया जा सकता है। आम तौर पर, सिमुलेशन सॉफ़्टवेयर सर्किट मॉडल या उपयोग किए गए गणितीय एल्गोरिदम की सीमा के कारण कुछ वायरिंग स्थितियों पर विचार करने में सक्षम नहीं होगा। कुछ समाप्ति, जैसे कि श्रृंखला प्रतिरोधों, को असंतुलित ट्रेस प्रतिबाधा के प्रभाव को कम करने के लिए आरक्षित किया जा सकता है।

लेकिन समस्या का वास्तविक समाधान वायरिंग करते समय प्रतिबाधा विच्छेदन से बचने का प्रयास करना है।

ऊपर पीसीबी प्रतिबाधा बोर्ड के तत्वों का विवरण है। बेटन के पास प्रतिबाधा नियंत्रण के क्षेत्र में समृद्ध उत्पादन अनुभव है और प्रतिबाधा नियंत्रण, बहु-स्तरीय प्रतिबाधा और प्रतिबाधा मिलान का समर्थन करता है। पीसीबी की जरूरतों के लिए, कृपया linda@pcbsfactory.com पर बिक्री से संपर्क करें।
