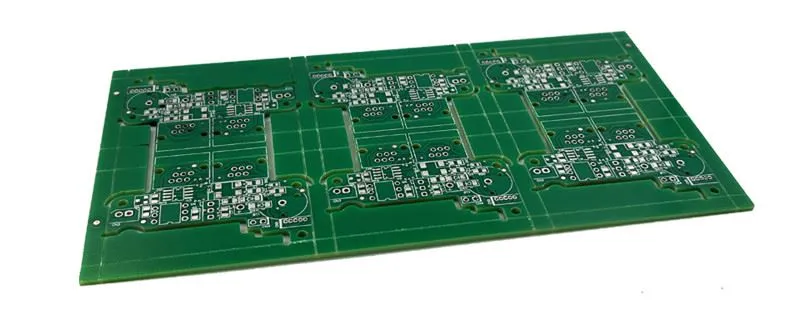

बहुपरत FR4 पीसीबी सर्किट बोर्ड

वास्तु की बारीकी

परत: 4

● सामग्री: एफआर-4

● समाप्त बोर्ड मोटाई: 1.0मिमी

समाप्त कॉपर मोटाई: 1oz

● न्यूनतम लाइन चौड़ाई/स्थान: 3मिली से अधिक या उसके बराबर(0.075मिमी)

न्यूनतम छेद: 4mil(0.1mm) से बड़ा या उसके बराबर

भूतल खत्म: ENIG

बड़ा मुखौटा रंग: हरा

किंवदंती रंग: पीला

FR4 PCB में बेटन मैन्युफैक्चरिंग इश्यू कैसे काम करता है?

-होल तैयारी

मलबे को सावधानीपूर्वक हटाना और ड्रिल मशीन के मापदंडों को समायोजित करना: तांबे के साथ चढ़ाना से पहले, बेटन मलबे, सतह की अनियमितताओं और एपॉक्सी स्मीयर को हटाने के लिए इलाज किए गए fr4 पीसीबी पर सभी छेदों पर उच्च ध्यान देता है, साफ छेद सुनिश्चित करता है कि चढ़ाना सफलतापूर्वक छेद की दीवारों का पालन करता है . इसके अलावा, प्रक्रिया की शुरुआत में, ड्रिल मशीन मापदंडों को सटीक रूप से समायोजित किया जाता है।

- सतह तैयार करना

ध्यान से डिबगिंग: हमारे अनुभवी तकनीकी कर्मचारी समय से पहले ही इस बात से अवगत होंगे कि खराब परिणाम से बचने का एकमात्र तरीका विशेष हैंडलिंग की आवश्यकता का अनुमान लगाना है और यह सुनिश्चित करने के लिए उचित कदम उठाना है कि प्रक्रिया सावधानीपूर्वक और सही तरीके से की गई है।

-थर्मल विस्तार दर

विभिन्न सामग्रियों से निपटने के लिए अनुकूलित, बेटन यह सुनिश्चित करने के लिए संयोजन का विश्लेषण करने में सक्षम होगा कि यह उपयुक्त है। फिर निचले सीटीई के साथ सीटीई (थर्मल विस्तार के गुणांक) की दीर्घकालिक विश्वसनीयता को ध्यान में रखते हुए, तांबे के बार-बार फ्लेक्सिंग से आंतरिक परत इंटरकनेक्शन बनाने वाले छेद के माध्यम से चढ़ाया जाने की संभावना कम होती है।

-स्केलिंग

बेटन नियंत्रण सर्किटरी को इस नुकसान की प्रत्याशा में ज्ञात प्रतिशत से बढ़ाया जाता है ताकि लेमिनेशन चक्र पूरा होने के बाद परतें अपने डिज़ाइन किए गए आयामों पर वापस आ जाएं। साथ ही, इन-हाउस सांख्यिकीय प्रक्रिया नियंत्रण डेटा के संयोजन में लैमिनेट निर्माता की बेसलाइन स्केलिंग अनुशंसाओं का उपयोग करके, डायल-इन स्केल कारकों के लिए जो उस विशेष निर्माण वातावरण के भीतर समय के अनुरूप होंगे।

-मशीनिंग

जब आपके पीसीबी को बनाने का समय आता है, तो बेटन सुनिश्चित करें कि आपके पास पहली कोशिश में इसे सही ढंग से उत्पादन करने के लिए सही उपकरण और अनुभव है।

पैकेजिंग और डिलिवरी

बेटन न केवल ग्राहकों को एक अच्छा उत्पाद देने की कोशिश कर रहा है, बल्कि एक पूर्ण और सुरक्षित पैकेज की पेशकश पर भी ध्यान दे रहा है। साथ ही, हम सभी ऑर्डर के लिए कुछ व्यक्तिगत सेवाएं तैयार करते हैं।

-आम पैकेजिंग:

पीसीबी: सील बैग, विरोधी स्थैतिक बैग, उपयुक्त गत्ते का डिब्बा।

PCBA: एंटी-स्टैटिक फोम बैग, एंटी-स्टैटिक बैग, उपयुक्त कार्टन।

अनुकूलित पैकेजिंग: बाहर गत्ते का डिब्बा ग्राहक के पते, चिह्न का नाम मुद्रित किया जाएगा, ग्राहक को गंतव्य और अन्य जानकारी निर्दिष्ट करने की आवश्यकता है।

FR का अर्थ है "लौ-मंदक," FR -4 (या FR4) ग्लास-प्रबलित एपॉक्सी टुकड़े टुकड़े सामग्री के लिए एक NEMA ग्रेड पदनाम है, एक मिश्रित सामग्री जो एक एपॉक्सी राल बाइंडर के साथ बुने हुए फाइबरग्लास कपड़े से बनी होती है जो इसे एक आदर्श सब्सट्रेट बनाती है। एक मुद्रित सर्किट बोर्ड पर इलेक्ट्रॉनिक घटकों के लिए।

मल्टीलेयर पीसीबी क्या है

मल्टी-लेयर पीसीबी मुद्रित सर्किट बोर्ड को संदर्भित करता है जिसमें दो से अधिक तांबे की परतें होती हैं, जैसे कि 4L, 6L, 8L, 10L, 12L, आदि। जैसे-जैसे तकनीक में सुधार होता है, लोग एक ही बोर्ड पर अधिक से अधिक तांबे की परतें लगा सकते हैं। वर्तमान में, हम 20L-32L FR4 PCB का उत्पादन कर सकते हैं।

इस संरचना के द्वारा, इंजीनियर अलग-अलग उद्देश्यों के लिए अलग-अलग परतों पर ट्रेस लगा सकता है, जैसे कि पावर के लिए लेयर्स, सिग्नल ट्रांसफरिंग के लिए, ईएमआई परिरक्षण के लिए, कंपोनेंट्स असेंबली के लिए, और इसी तरह। बहुत अधिक परतों से बचने के लिए, दफन वाया या ब्लाइंड वाया मल्टी-लेयर पीसीबी में डिज़ाइन किया जाएगा। 8 से अधिक परतों वाले बोर्ड के लिए, उच्च Tg FR4 सामग्री सामान्य Tg FR4 की तुलना में लोकप्रिय होगी।

जितनी अधिक परतें होंगी, निर्माण उतना ही जटिल और कठिन होगा, और लागत अधिक महंगी होगी।

मल्टीलेयर पीसीबी का उपयोग करने के फायदे

1. जटिल डिजाइन के लिए उपयुक्त
बड़ी संख्या में घटकों और सर्किट वाले जटिल उपकरण बहुपरत पीसीबी के उपयोग से लाभान्वित होते हैं। कई उपयोगों और उन्नत सुविधाओं वाले उपकरणों को इस जटिलता की आवश्यकता होती है। कई बहु-परत पीसीबी बोर्डों में प्रतिबाधा नियंत्रण और विद्युत चुम्बकीय हस्तक्षेप परिरक्षण जैसे कार्य भी होते हैं, जो पीसीबी बोर्डों और उपकरणों की गुणवत्ता में और सुधार करते हैं।

2. उच्च शक्ति
उच्च सर्किट घनत्व के कारण, सर्किट बोर्ड भी अधिक शक्तिशाली होता है। इसका मतलब है कि वे उच्च परिचालन क्षमता और गति प्रदान करते हैं, जिससे वे उन्नत उपकरणों के लिए विशेष रूप से उपयुक्त हो जाते हैं।

3. अत्यधिक टिकाऊ
जैसे-जैसे परतों की संख्या बढ़ती है, मोटे बोर्ड अधिक टिकाऊ होते हैं। इसलिए, यह अधिक गंभीर परिस्थितियों का सामना कर सकता है।

4. छोटे आकार और हल्के वजन वाले
छोटे आकार और हल्के वजन बहुपरत बोर्डों की अतिरिक्त विशेषताएं हैं। यह उन्हें डिवाइस लघुकरण के लिए आदर्श बनाता है।

5. एकल कनेक्शन बिंदु
डिजाइन सादगी और वजन के संदर्भ में, यह तथ्य कि मल्टीलेयर पीसीबी बोर्ड एक कनेक्शन बिंदु के साथ काम करता है, एक अतिरिक्त लाभ है।

FR4 पीसीबी के लाभ

FR-4 सामग्री अपने कई चमत्कारिक गुणों के कारण इतनी लोकप्रिय है जो कि enig PCB प्रिंटेड सर्किट बोर्ड को लाभ पहुंचा सकती है। सस्ती और काम में आसान होने के अलावा, यह बहुत उच्च ढांकता हुआ ताकत वाला एक विद्युत इन्सुलेटर है। साथ ही, यह टिकाऊ, नमी प्रतिरोधी, तापमान प्रतिरोधी और हल्का है।

FR-4 एक व्यापक रूप से प्रासंगिक सामग्री है, जो ज्यादातर अपनी कम लागत और सापेक्ष यांत्रिक और विद्युत स्थिरता के लिए लोकप्रिय है। जबकि इस सामग्री में व्यापक लाभ हैं और यह विभिन्न मोटाई और आकारों में उपलब्ध है।
