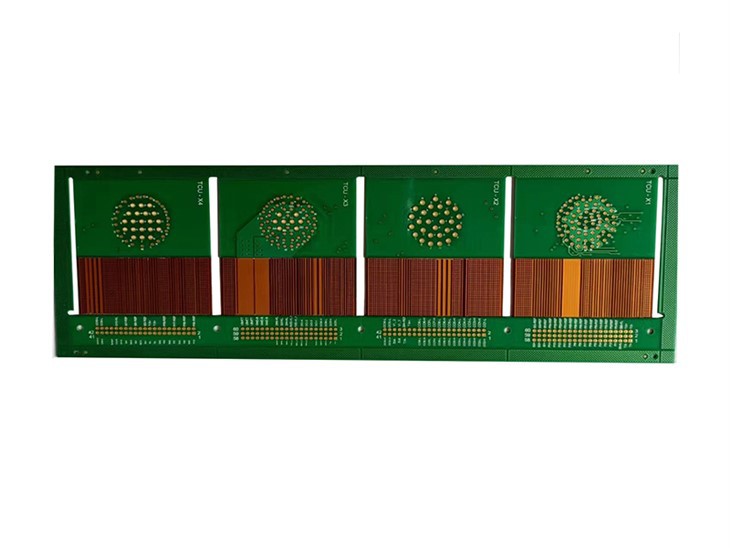

3 परतें कठोर-फ्लेक्स पीसीबी

3 परतें कठोर-फ्लेक्स सर्किट स्टैकअप

कठोर-फ्लेक्स बोर्ड एक लचीली आधार सामग्री का उपयोग कर रहा है और इसे एक सर्किट बोर्ड बनाने के लिए विभिन्न क्षेत्रों में कठोर आधार सामग्री के साथ जोड़ रहा है। हार्ड-फ्लेक्स जोड़ क्षेत्र में, लचीली आधार सामग्री और कठोर आधार सामग्री के प्रवाहकीय पैटर्न आमतौर पर परस्पर जुड़े होते हैं।



सममित संरचना के साथ 3 परतें कठोर-फ्लेक्स सर्किट स्टैकअप

मानक कठोर-फ्लेक्स पीसीबी संरचना 1R+1F+1R है। आमतौर पर, एक मानक कठोर-फ्लेक्स पीसीबी डिज़ाइन में एक सममित संरचना होती है। इस प्रकार का सममित डिज़ाइन प्रतिबाधा नियंत्रण की भी अनुमति देता है।

जैसा कि नीचे दिखाया गया है, लचीली परत संरचना के केंद्र में है, कठोर और लचीले क्षेत्रों में समान संख्या में परतें हैं। इस उदाहरण में, 3 परतें हैं, लेकिन यह तीन से सोलह या अधिक परतों तक भिन्न हो सकती हैं। डिज़ाइन का एक प्रमुख तत्व संरचना के केंद्र में लचीली परत है।



यह 3 परतें रिजिड-फ्लेक्स सर्किट स्टैकअप (1R+1F+1R) है। फ्लेक्स परत ईडी को बेस कॉपर के रूप में उपयोग करती है। ईडी इलेक्ट्रोप्लेटिंग प्रक्रिया द्वारा किया जाता है। ईडी का निर्माण कॉपर सल्फेट घोल में कॉपर आयनों को विद्युत प्रवाह द्वारा अलग करके किया जाता है, और फिर यह एंटी-ऑक्सीकरण और खुरदरापन उपचार के बाद पूरा होता है। ईडी में मजबूत चालकता और कम लागत है। इसलिए नमूना कठोर-फ्लेक्स पीसीबी लागत को कम करने के लिए ईडी का उपयोग कर सकता है।





3 परतें कठोर-फ्लेक्स सर्किट एकीकृत ZIF टेल स्टैकअप

कठोर-फ्लेक्स सर्किट बोर्ड सामान्य स्टैकअप ZIF टेल्स को कठोर-फ्लेक्स सर्किट बोर्डों में भी एकीकृत करता है। यह एकीकृत ZIF टेल्स को ZIF कनेक्टर को कठोर बोर्ड पर माउंट करने की आवश्यकता नहीं है, और एक अलग फ्लेक्स सर्किट की भी आवश्यकता नहीं है। यह स्टैकअप प्रकार कठोर बोर्ड क्षेत्रों में अचल संपत्ति की आवश्यकता को कम करता है। यदि घटक एक उच्च-घनत्व डिज़ाइन है (जहां रियल एस्टेट महंगा होगा), या बहुत पतला डिज़ाइन है, और ZIF ऊंचाई की आवश्यकता को पूरा नहीं कर सकता है।

एकीकृत ZIF टेल प्रकार स्टैकअप के साथ यह कठोर-फ्लेक्स सर्किट विश्वसनीयता बढ़ाने के लिए कठोर वर्गों में कनेक्टर्स और उनके संबंधित इंटरकनेक्शन बिंदुओं को खत्म करने के माध्यम से भी है। आपकी पसंद के लिए हमारे पास विभिन्न कॉन्फ़िगरेशन हैं। कृपया निम्नलिखित 3 परतों का स्टैकअप देखें।



3 लेयर रिजिड-फ्लेक्स पीसीबी स्टैकअप के ऊपर 3 लेयर रिजिड-फ्लेक्स पीसीबी इंटीग्रेटेड ZIF टेल संरचना का एक बहुत ही सरल उदाहरण है। ZIF पूंछ दाईं ओर फैली हुई है जो ZIF कनेक्टर के लिए ZIF उंगली संपर्क क्षेत्र को आवश्यक विशिष्ट मोटाई प्राप्त करने के लिए एक अतिरिक्त पॉलीमाइड (PI) स्टिफ़नर के साथ है।

इस संरचना को मल्टीलेयर फ्लेक्स सर्किट के साथ भी जोड़ा जा सकता है। 2 परतें, 3 परतें, या यहां तक ​​कि 4 परतें फ्लेक्स सर्किट। 4 परतें फ्लेक्स सर्किट अधिकतम वास्तविक सीमा होगी क्योंकि यह कठोर-फ्लेक्स पीसीबी स्टैकअप ZIF मोटाई आवश्यकताओं को पूरा करने के लिए तंग हो सकता है। सबसे आम संरचना 1 परत फ्लेक्स सर्किट और 2 परत फ्लेक्स सर्किट है।



अन्य 3 परतें कठोर-फ्लेक्स सर्किट स्टैकअप

यह एक 1R+2F 3 परतें रिजिड-फ्लेक्स पीसीबी स्टैकअप है। इस सर्किट बोर्ड में एक कठोर क्षेत्र और दो लचीले क्षेत्र हैं। और फ्लेक्स सर्किट आरए को बेस कॉपर के रूप में उपयोग करता है। आरए सामग्री में अच्छा झुकने का प्रतिरोध, अच्छा लचीलापन है, जितना पतला उतना बेहतर लचीलापन, और उपचार के बाद की इलेक्ट्रोप्लेटिंग सतह चमकदार होती है। इसलिए 3 परतों वाले कठोर-फ्लेक्स सर्किट को बेहतर लचीलापन दें।

यह 2F+1R 3 परत रिजिड-फ्लेक्स बोर्ड स्टैकअप है। ऊपर वाले के साथ भी लगभग वैसा ही है. 2 परतें लचीले सर्किट एक परत कठोर सर्किट जोड़ते हैं। एकमात्र अंतर कठोर-फ्लेक्स बोर्ड की कुल मोटाई का है।

ऊपर 3 परतों कठोर-फ्लेक्स पीसीबी का स्टैकअप है। यदि आपके पास 3 लेयर रिजिड-फ्लेक्स सर्किट के बारे में कोई प्रश्न या मांग है, तो कृपया मुझसे cathy@beton-tech.com पर संपर्क करें। हमारे पेशेवर इंजीनियर आपके कठोर फ्लेक्स सर्किट प्रश्नों को हल करने में मदद करेंगे।



कठोर-फ्लेक्स सर्किट सुविधाएँ





कठोर-फ्लेक्स पीसीबी में एक अनूठी विशेषता होती है, हल्के, पतले और छोटे, इसलिए कठोर-फ्लेक्स बोर्डों को उपयोग के दौरान हिट, फोल्ड और खरोंच होने का खतरा होता है; कठोर-फ्लेक्स पीसीबी में भी कम यांत्रिक शक्ति होती है और इन्हें तोड़ना आसान होता है। सुदृढीकरण सामग्री को संलग्न करने के लिए लचीले सर्किट बोर्ड निर्माता का उद्देश्य नरम-कठोर संयोजन बोर्ड की यांत्रिक शक्ति को मजबूत करना, भागों की सतह पर चढ़ने की सुविधा प्रदान करना आदि है। कई प्रकार की सुदृढीकरण फिल्में हैं, जो अलग-अलग पर निर्भर करती हैं उत्पाद की आवश्यकताएं, जिनमें मुख्य रूप से पीईटी, पीआई, चिपकने वाला, धातु या राल सुदृढीकरण बोर्ड आदि शामिल हैं। संक्षेप में, नरम और कठोर बोर्ड में निम्नलिखित विशेषताएं हैं:



1. लचीले और कठोर बोर्ड को स्वतंत्र रूप से मोड़ा, मोड़ा और घाव किया जा सकता है, और त्रि-आयामी अंतरिक्ष में स्वतंत्र रूप से ले जाया और खींचा जा सकता है।

2. नरम और कठोर बोर्ड का ताप अपव्यय प्रदर्शन अच्छा है, और आकार को कम करने के लिए एफपीसी का उपयोग किया जा सकता है।

3. कठोर-फ्लेक्स बोर्ड हल्के, छोटे और पतले हो सकते हैं, ताकि घटक उपकरणों और तार कनेक्शन के एकीकरण को प्राप्त किया जा सके।



हमारा विशिष्ट कठोर-फ्लेक्स पीसीबी अन्य विनिर्माण प्रसंस्करण

चूँकि कठोर-फ्लेक्स बोर्ड में विभिन्न प्रकार के जटिल संरचनात्मक रूप होते हैं, इसलिए विनिर्माण प्रक्रिया भी भिन्न होती है। निम्नलिखित कठोर-फ्लेक्स बोर्डों की मानक प्रक्रिया द्वारा निर्मित एक विशिष्ट कठोर-फ्लेक्स लेमिनेटेड संरचना को दर्शाता है।



हमारा विशिष्ट कठोर-फ्लेक्स पीसीबी अन्य विनिर्माण प्रसंस्करण





चूँकि कठोर-फ्लेक्स बोर्ड में विभिन्न प्रकार के जटिल संरचनात्मक रूप होते हैं, इसलिए विनिर्माण प्रक्रिया भी भिन्न होती है। निम्नलिखित कठोर-फ्लेक्स बोर्डों की मानक प्रक्रिया द्वारा निर्मित एक विशिष्ट कठोर-फ्लेक्स लेमिनेटेड संरचना को दर्शाता है।





हम त्वरित कठोर-फ्लेक्स बोर्ड के साथ 24 घंटे में जहाज भेज सकते हैं, न्यूनतम लाइन चौड़ाई और अंतर 2 मील है; न्यूनतम छेद व्यास: 0.1 मिमी, फ्लेक्स-रिगिड बोर्ड की पास-थ्रू दर 99.8% से अधिक है, और उत्पाद लाइन व्यापक है, जिसमें मल्टी-लेयर बोर्ड, फ्लेक्स-रिगिड बोर्ड, एचडीआई बोर्ड आदि शामिल हैं। .



किसी भी 3 परत कठोर-फ्लेक्स पीसीबी की आवश्यकता है, कृपया Cathy@beton-tech.com पर संपर्क करें। हमारे पेशेवर और अनुभवी इंजीनियर आपके कठोर-फ्लेक्स बोर्ड को हल करने और आपके कठोर-फ्लेक्स पीसीबी को डिजाइन करने में मदद कर सकते हैं।
